Узнайте, каким будет световое пятно.

Задайте высоту потолка, уровень поверхности и угол рассеивания. Для спота вы получите круглое пятно, для линейного светильника — ширину и длину световой области. Сравните один светильник, два или три в ряд и четыре по квадрату. Калькулятор покажет размеры пятна и оценку освещённости.

Ваши параметры

Параметры из карточек Бренд Свет.

Стандартная высота потолка — 270 см. Оба размера — от пола. 0 (ноль) в строке «Высота поверхности» — поверхность пола. Высота поверхности — до 150 см. Если светильник опущен ниже потолка, вычтите этот размер из высоты потолков.

120° — очень рассеянный свет. Он не даёт чёткого пятна с резкой границей на поверхностях. Размеры на схеме при таком угле условные.

Введите поток всего светильника, не люмены на метр. Если известны лм/м, умножьте их на длину светящейся части в метрах. Ватты не заменяют люмены.

Дополнительные данные

Для спотов и точечных LED-модулей не заполняется. Для линейных и линейных трековых светильников часто равна длине самого светильника. Укажите длину светящейся полосы или ряда линз; длину шинопровода и адаптера спота не учитывайте.

Меняет только цвет визуализации. Размеры и расчётные люксы от этого не меняются.

Результат расчёта

До пола 270 см
Диаметр одного пятна—по заданному углу
Площадь одного пятна—геометрический круг
Освещённость в центре—от одного светильника

Вид сбоку

Пучок 90°

Свет на полу

Размеры пятна приведены в результатах расчёта выше.
Освещённость в точке · оценка—
X: 0 см (X — по вертикали)Y: 0 см (Y — по горизонтали)Уровень поверхности: Пол
0 лк
—

Наведите мышь или коснитесь карты, чтобы увидеть суммарные люксы от всех светильников. С клавиатуры: стрелки — шаг 10 см, Shift + стрелки — 50 см. Координаты отсчитываются от центра расстановки: X — по вертикали, Y — по горизонтали. Положительные значения X направлены вниз, Y — вправо.

Пунктир — условный контур, свет за ним не обрывается. Цветовая шкала подстраивается под текущий расчёт; числовые люксы помогают сравнить разные варианты.

Подробными расчётами освещения с учётом всех поверхностей помещения, их цвета, материалов и отражающих свойств занимаются дизайнерские бюро.

Примеры светильников

Примеры трековых светильников и LED-модулей

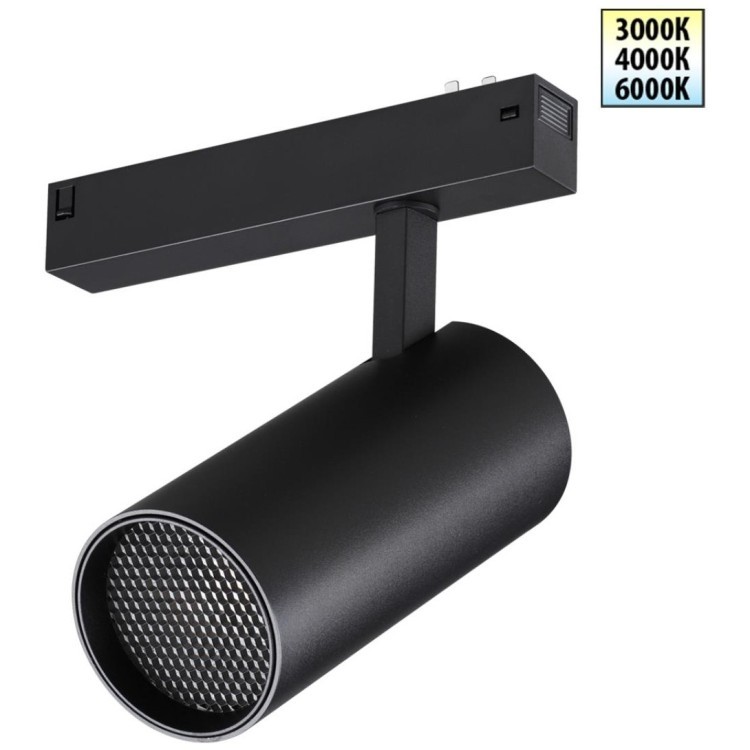

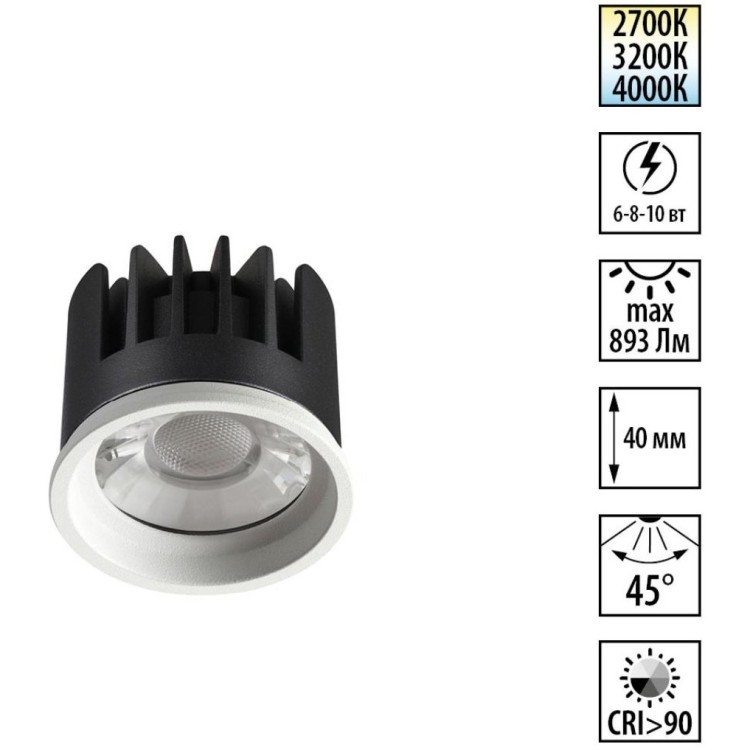

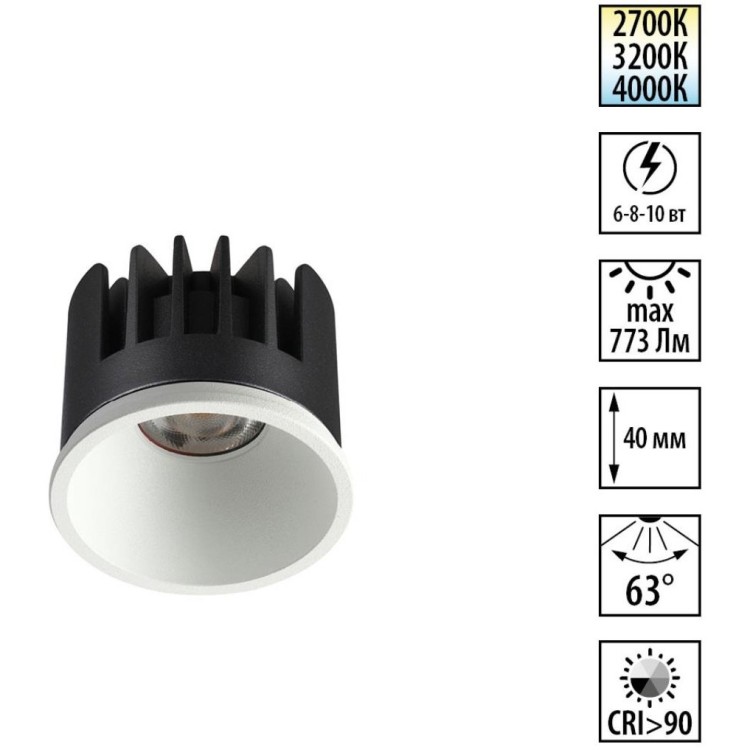

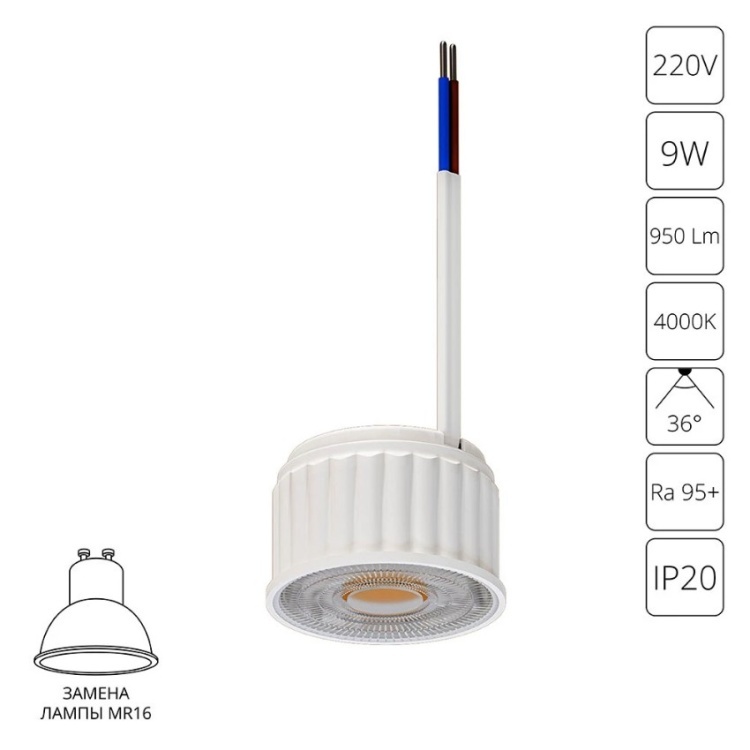

Сравните трековые светильники Novotech SMAL, FLUM и VECTOR, модули Novotech MOD и Arte Lamp ORE. Кнопка подставляет тип, угол, световой поток и длину; высоты и расстановка остаются вашими. Текущие цены и наличие — в карточках товаров.

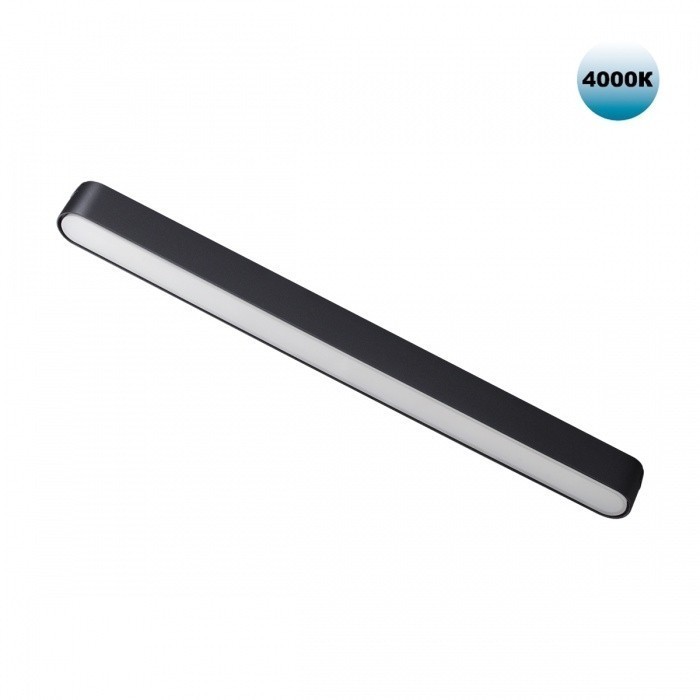

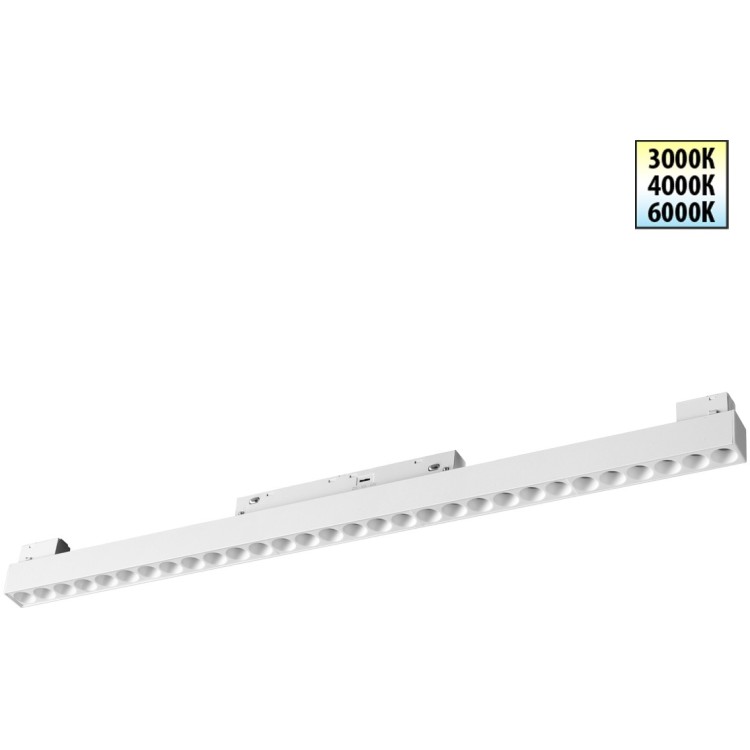

Для SMAL 359074 используется длина корпуса 330 мм, для FLUM 359624 — 543 мм как приближение светящейся части.

Справочник по освещению

Нормы освещённости для жилых, торговых и общественных помещений

Освещённость измеряют в люксах (лк): она показывает, сколько света попадает на поверхность. Люмены характеризуют световой поток светильника. Ниже — минимальные нормы для общего искусственного освещения из СанПиН 1.2.3685-21, с указанием плоскости измерения. Это выборка для распространённых помещений, а не полный перечень требований.

Как читать столбец «Где измерять»: 80 и 150 см — высота поверхности измерения над полом, а не высота установки светильника. Горизонтальная поверхность расположена как стол; вертикальная — как стена или классная доска. Числа в таблицах — минимальные значения, а не предел яркости.

Квартира и жилой дом

Источник: СанПиН 1.2.3685-21, таблица 5.52.

Квартира и жилой дом — освещённость при общем освещении
ПомещениеМинимальная норма, лкГде измерять
Гостиная, спальня150На поверхности пола
Кухня, кухня-столовая150На поверхности пола
Детская200На поверхности пола
Домашний кабинет, библиотека300На поверхности пола
Коридор внутри квартиры50На поверхности пола
Гардеробная75На поверхности пола
Кладовая30На поверхности пола
Ванная, санузел, душевая50На поверхности пола

Значения для жилья относятся к полу. Свет на столе, кухонной рабочей поверхности и у зеркала подбирают отдельно под задачу: не переносите норму с пола на любую другую поверхность.

Магазины и торговые помещения

Источник: СанПиН 1.2.3685-21, таблица 5.25.

Магазины и торговые помещения — освещённость при общем освещении
ПомещениеМинимальная норма, лкГде измерять
Торговый зал супермаркета¹500На горизонтальной поверхности (как стол), 80 см от пола
Продуктовый магазин, магазин самообслуживания400На горизонтальной поверхности (как стол), 80 см от пола
Магазин без самообслуживания: одежда, обувь, книги300На горизонтальной поверхности (как стол), 80 см от пола
Магазин мебели, стройматериалов, спорттоваров300На горизонтальной поверхности (как стол), 80 см от пола
Примерочная²300На вертикальной поверхности (как стена), 150 см от пола

¹ В таблице 5.25 для рабочих мест в зале супермаркета указано 500 лк; в таблице 5.54 для общественных помещений — 400 лк. При проектировании проверяют применимость требований к конкретному объекту и рабочим местам. ² Примерочные приведены по таблице 5.54.

Учёба, отдых и общественные помещения

Источник: СанПиН 1.2.3685-21, таблица 5.54.

Учёба, отдых и общественные помещения — освещённость при общем освещении
ПомещениеМинимальная норма, лкГде измерять
Конференц-зал, зал заседаний200На горизонтальной поверхности (как стол), 80 см от пола
Читальный зал400На горизонтальной поверхности (как стол), 80 см от пола
Школьный класс300На партах
Классная доска500На вертикальной поверхности (как стена), 150 см от пола
Игровая, групповая детского сада400На поверхности пола
Гимнастический зал, аэробика300На поверхности пола
Гостиничный номер200На поверхности пола
Обеденный зал кафе, ресторана200На горизонтальной поверхности (как стол), 80 см от пола
Главный коридор общественного здания100На поверхности пола

Офисы и рабочие места

Источник: СанПиН 1.2.3685-21, таблица 5.25.

Офисы и рабочие места — освещённость при общем освещении
ПомещениеМинимальная норма, лкГде измерять
Офис, рабочий кабинет300На горизонтальной поверхности (как стол), 80 см от пола
Зал персональных компьютеров400На горизонтальной поверхности (как стол), 80 см от пола
Чертёжное бюро, конструкторский зал500На горизонтальной поверхности (как стол), 80 см от пола
Горячий, холодный цех общепита300На горизонтальной поверхности (как стол), 80 см от пола
Парикмахерский зал400На горизонтальной поверхности (как стол), 80 см от пола
Косметический кабинет500На горизонтальной поверхности (как стол), 80 см от пола
Медицинская процедурная500На горизонтальной поверхности (как стол), 80 см от пола

Как сопоставить минимальные нормы с калькулятором

  1. Выберите правильную поверхность. Для расчёта на полу выберите «Пол». Чтобы оценить свет на горизонтальной поверхности на уровне стола, введите 80 см. Введите фактическую высоту потолка; начальное значение 270 см можно изменить.
  2. Оцените свет по площади. Проверьте точки между светильниками и ближе к краям. В таблицах для жилых и общественных помещений нормируется средняя освещённость Eср: яркий центр пятна не означает, что требование выполнено во всём помещении.
  3. Учитывайте направление измерения. Для доски и примерочной оценивают свет, падающий на поверхность, расположенную вертикально — как стена. Калькулятор показывает свет на горизонтальной поверхности — как пол или стол; эти значения нельзя сравнивать напрямую.

Для проекта дополнительно проверяют равномерность, ограничение слепящего действия и другие требования к свету. Калькулятор помогает сравнить варианты, но не определяет нормативное соответствие: он не учитывает отражения, затенение и изменение светового потока со временем. Итог проверяют по фотометрическим данным и измерениям люксметром.

Источники проверены 6 октября 2026 года. Использована редакция СанПиН от 24.12.2025 с изменениями, действующими с 01.03.2026. В таблицах выше выбрана графа «при общем освещении»; значения для комбинированного освещения сюда не перенесены.

Как читать результат

Что влияет на размер светового пятна

Угол рассеивания

Меньший угол собирает свет на меньшем участке. Больший расширяет освещаемую область. При 120° свет очень рассеянный: чёткой границы пятна на поверхности нет. У моделей с зумом учитывайте положение оптики, а у светильников со сменной лампой — угол установленной лампы.

Расстояние до поверхности

Чем дальше светильник от поверхности, тем больше пятно. При потолке 270 см и столе высотой 75 см расстояние до поверхности — 195 см, если источник находится в плоскости потолка. Для подвеса вычтите его опуск.

Световой поток

Люмены влияют на освещённость, но при неизменной оптике не меняют геометрический диаметр пятна. Используйте поток при выбранной мощности и настройке светильника.

Длина линейного светильника

У линейной модели свет распределён вдоль полосы или ряда линз. Поэтому её пятно вытянуто. При увеличении длины и том же суммарном потоке свет распределяется по большей области; длина пустой шины на это не влияет.

Как рассчитывается пятно спота и линейного светильника?

Для спота: D = 2 × h × tan(α / 2), где h — расстояние до поверхности, α — полный угол рассеивания. Площадь: S = π × (D / 2)².

Для тонкого линейного источника длиной L: ширина B = 2 × h × tan(α / 2), длина пятна A = L + B. Условный контур имеет прямую среднюю часть и закруглённые торцы, площадь: S = L × B + π × (B / 2)².

При расстоянии 270 см и угле 36° спот даёт диаметр около 175 см. У линейного источника со светящейся частью 600 мм при тех же условиях пятно составит примерно 235 × 175 см, площадь — 3,47 м². В формулах размеры приводятся к одной единице; для вывода площади в м² результат в см² делится на 10 000.

Контур линейной модели объединяет конусы света вдоль светящейся части. Это геометрическое приближение, а не точная граница яркости реального светильника. Угол в продольной и поперечной плоскостях принят одинаковым; ширина корпуса не учитывается.

Как разместить три светильника в ряд или четыре по квадрату?

Для ряда задайте шаг между центрами соседних светильников в сантиметрах. Например, у трёх светильников с шагом 120 см между первым и последним центром будет 240 см. Для четырёх по квадрату тот же параметр задаёт сторону квадрата; диагональ будет больше.

Линейные светильники в ряду расположены вдоль одной прямой. В квадратной схеме все четыре параллельны друг другу, а их центры находятся в вершинах квадрата. Это не замкнутая светящаяся рамка. Шаг должен быть не меньше светящейся длины; габариты корпусов проверяются отдельно.

Калькулятор суммирует свет от всех выбранных приборов: в центре группы, между соседними центрами и под центром крайнего светильника. В квадрате дополнительно сравнивается перекрытие по двум направлениям. Пересечение условных контуров не гарантирует равномерного освещения всей комнаты.

Почему освещённость указана ориентировочно?

Для спота используется упрощённая симметричная модель распределения света. Для линейного светильника весь введённый световой поток равномерно распределяется по указанной длине; вклад каждой части суммируется с учётом расстояния и угла падения света.

На схеме и в расчёте свет направлен вниз. Отражения от стен и мебели, препятствия, ширина рассеивателя и особенности отдельных линз не учитываются. Для моделей с разными углами вдоль и поперёк, настенных светильников и света вверх-вниз нужен расчёт по фотометрическим данным.

Размер пятна не равен площади комнаты с гарантированной освещённостью. Подробными расчётами освещения с учётом всех поверхностей помещения, их цвета, материалов и отражающих свойств занимаются дизайнерские бюро. Люксы здесь помогают сравнить варианты, а не заменяют светотехнический проект.

Меняют ли цветовая температура и CRI угол рассеивания?

Цветовая температура задаёт оттенок света, а CRI характеризует цветопередачу. Сами по себе эти параметры не задают ширину пучка. Если при переключении режима меняется световой поток, введите соответствующее значение люменов. Оттенки на схеме условные и зависят от экрана.
